Caractéristiques et applications
Le WL-116 est une cellule de charge à point unique fabriquée à partir d'un alliage d'aluminium de haute résistance, offrant une large plage de capacité allant de 5 kg à 200 kg.Cette cellule de charge à point unique présente une haute précision avec des classes de précision optionnelles C3 ou C4 et une excellente cohérence de sortie nominale, permettant l'utilisation en parallèle de plusieurs unités.
Avec une erreur combinée de 0,01% F.S., une non-linéarité de 0,017% F.S. et une répétabilité de 0,01% F.S., cette cellule de charge à point unique offre une précision de mesure exceptionnelle.Le débit de courant doit être de, l'équilibre zéro est de ± 0,2% mV/V, et la résistance d'isolation est ≥ 5000MΩ/100VDC. L'excitation recommandée est de 5 ~ 15 VDC, assurant des performances stables dans divers environnements industriels.
La cellule de charge à point unique WL-116 offre une protection IP68 de série, avec des options personnalisables disponibles.et le déplacement nominal est inférieur à 0Le câble standard est de Φ5,4 mm × 4000 mm, avec des longueurs personnalisées disponibles.
Scénarios d'application typiques (liste de points):
-
Industrie alimentaire: pesage et mesure sur les lignes d'emballage, machines de remplissage
-
Industrie chimique: lotissement et contrôle de la qualité des poudres ou des liquides
-
Commerce et agriculture: échelles de calcul des prix, échelles de banc, échelles de bétail
-
Entreposage intelligent: pesage automatisé pour la gestion des stocks
-
Balances à courroie et systèmes de conserve: pesage continu et contrôle du niveau de remplissage
-
Plateformes légales pour le commerce: avec certification C3/C4 facultative pour les transactions commerciales
Les spécifications:
| Capacité |
5 kg/10 kg/ 20 kg/ 30 kg/ 50 kg/ 100 kg/200 kg ou moins |
| Puissance nominale |
20,0 ± 10% de mV/V
|
| Classe de précision |
C3 ou C4 |
| Erreur combinée |
± 0,01% F.S. |
| Solde nul |
± 0,2% de mV/V |
| Non linéaire |
± 0,017% F.S. |
| Hystérésis |
± 0,017% F.S. |
| Répétabilité |
± 0,01% F.S. |
| C' est un monstre! |
± 0,017% F.S. |
| Effets de la température sur la sensibilité |
± 0,017% F.S./10°C |
| Effets de la température à zéro |
± 0,02% F.S./10°C |
| Résistance à l'entrée |
420 ± 20Ω |
| Résistance de sortie |
350 ± 10Ω |
| Résistance à l'isolation |
Pour les appareils à courant alternatif: |
| Excitation recommandée |
5 à 15 VDC |
| Plage de température compensée |
-10 à 40 °C |
| Plage de température de fonctionnement |
-10 à 50 °C |
| Surcharge sûre |
150% de F.S. |
| Surcharge finale |
300% de F.S. |
| Classe IP |
IP68 (peut être personnalisé) |
| Taille du câble |
Φ5,2 × 4000 mm (peut être personnalisé) |
| Matériel |
Alliages d'aluminium |
| Taille maximale de la plateforme |
600 mm × 500 mm |

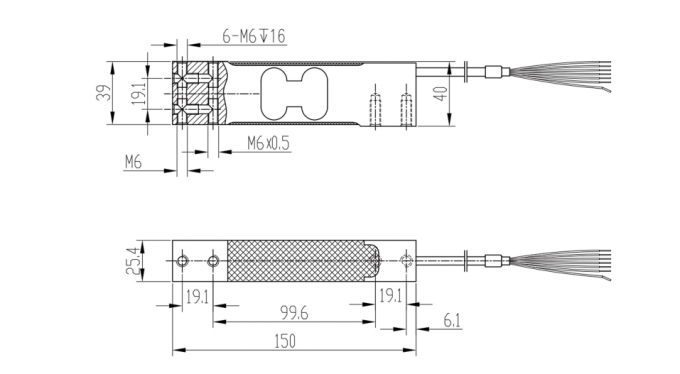

Dimension (mm):

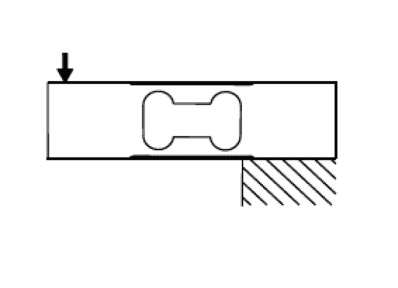

Direction de charge:

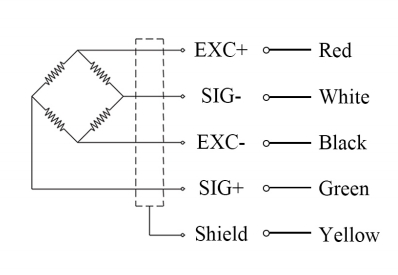

Le câblage:
