Caractéristiques et applications

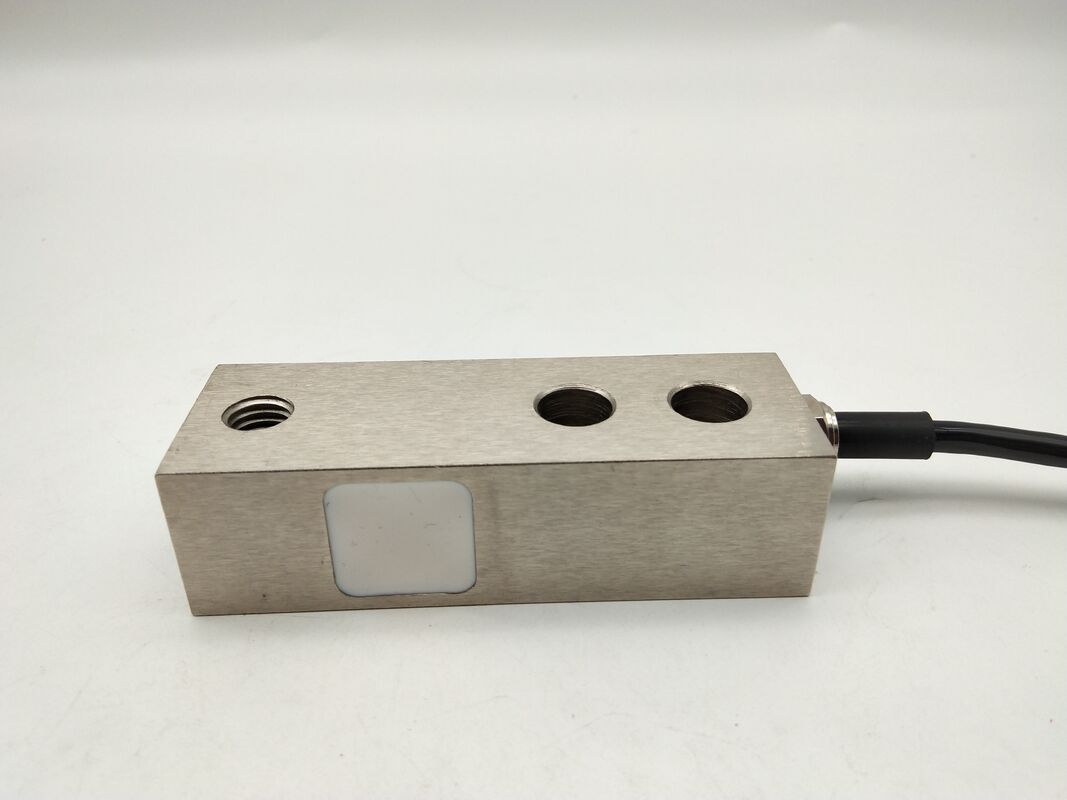

La WL-124 est une cellule de charge de faisceau de cisaillement fabriquée en acier allié haute résistance, conçue pour des capacités allant de 50 kg à 300 kg. Cette cellule de charge de faisceau de cisaillement est optimisée pour une connexion parallèle,le rendant adapté à diverses balances électroniques ultrafines pour camionsIl peut également être équipé de modules de pesage pour les balances de réservoirs, les balances de lotissement et les balances de trémie.Différentes longueurs de câbles et autres options sont disponibles.
Cette cellule de charge de faisceau de cisaillement offre une erreur combinée de ≤ ± 0,05% F.S., une non-linéarité de ≤ ± 0,05% F.S. et une répétabilité de ≤ ± 0,02% F.S. La sortie nominale est de 2,0 ± 0,01 mV/V, le solde zéro est de ± 1,00% mV/V,et la résistance d'isolation est ≥ 5000MΩ/100VDCAvec une excitation recommandée de 10 à 15 VDC, ce capteur fournit des mesures fiables pour les applications industrielles lourdes.
Le WL-124 offre une protection IP66 standard, avec des notes plus élevées personnalisables.Surcharge sûre à 150% F.La construction en acier allié assure des performances robustes sous charges élevées et conditions difficiles.
Application typique:
-
Balances électroniques ultrafines pour camions: pesage de véhicules à profil bas
-
Balances de grue à voie unique: pesage aérien pour les charges soulevées
-
Balances à trémie: pesage par lots de matières en vrac
-
Balances de réservoirs: surveillance des réservoirs de stockage liquide ou solide
-
Balances de lot: dosage précis des ingrédients pour les procédés industriels
-
Modules de pesage: intégrés dans des systèmes de pesage industriels sur mesure
Les spécifications:
| Capacité |
50 à 300 kg |
| Erreur combinée |
0.05% F.S. |
| Non linéaire |
0.05% F.S. |
| Répétabilité |
00,02 pour cent F.S. |
| Résultats nominaux |
2Pour les appareils à commande numérique |
| Le solde est nul |
Pour les appareils de commande électrique |
| Résistance à l'isolation |
> 5000 MOh/100VDC |
| Excitation recommandée |
10 à 15 VDC |
| Matériel |
Acier allié |
| Température de fonctionnement |
-10 à 50 °C |
| Surcharge sûre |
120% F.S. |
| Classe IP |
Pour les appareils de protection contre la corrosion |
| Taille du câble |
F5.4x6000mm (personnalisable) |
Dimension (mm):
Direction de charge:
Le câblage:
Normes d'emballage et d'expédition des cellules de charge
Chez Brans, nous appliquons des protocoles d'emballage rigoureux pour garantir que votre cellule de charge arrive en parfait état:
1Emballages de protection à plusieurs couches
• Protection primaire: chaque unité est scellée sous vide par une pellicule d'étanchéité.
• Amortissement secondaire: mousse EPS de haute densité moulée selon les contours de la cellule de charge
• Sécurité tertiaire: conteneur d'expédition en carton ondulé renforcé à double paroi
2Système avancé d' atténuation des chocs
• Amortissement des vibrations sur plusieurs axes avec enveloppe à bulles PE
• Protecteurs de bords pour tous les composants sensibles
• Étiquetage "Fragile" et "This Side Up" selon les normes ISTA
3Assurance du transit sécurisé
• Bandes de sécurité à l'épreuve des tambours avec le logo de l'entreprise
• Étiquettes d'expédition à code-barres avec suivi QR
• Pesée certifiée à l'expédition pour la vérification du fret
4Réseau logistique premium
• Partenariat avec DHL/FedEx/UPS pour une couverture mondiale
• Mise à jour de suivi en temps réel par SMS/email
• Surveillance des expéditions 24/7 par notre équipe logistique
Protocole après la livraison:
• Inspection recommandée dans les 48 heures
• Les demandes de dommages doivent inclure des photos originales de l'emballage
